با انواع تقویت کننده های فیبر نوری آشنا شوید
فهرست مطالب
تقویت کننده فیبر نوری یک دستگاهی است که برای تقویت مستقیم سیگنالهای نوری بدون تبدیل به سیگنال های الکتریکی استفاده میشود. انتقال فیبر نوری انقلابی در شبکه و سیستمهای ارتباطی ایجاد کرده است. چندین دستگاه ارتباطی مانند فرستندهها و گیرندههای نوری در سیستم های انتقال فیبر نوری استفاده می شوند.
در این مطلب از شرکت فارس قرار است با انوع تقویتکنندههای فیبر نوری آشنا شوید پس در ادامه همراه ما باشید.

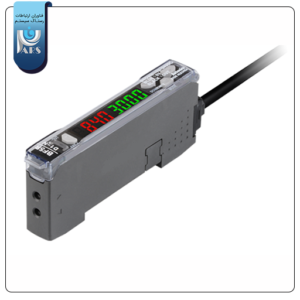

تقویت کننده های فیبر نوری Fiber Optic Sensing Amplifier
اولین تقویت کننده فیبر نوری به نام تقویت کننده فیبر دوپ شده با اربیوم (EDFA) در اواخر دهه 1980 اختراع شد. تقویت کننده فیبر نوری از یک فیبر تک حالته S/M ساخته شده ازمقدار کمی شیشه سیلیکا تشکیل شده است. یک چراغ پمپ کوپلینگ افزایش طول را در هر دو انتهای فیبر یا در بین مکان ایجاد می کند. تقویت کننده های فیبر نوری بر اساس مکانیسمهای فیزیکی مختلف به شرح زیر طبقه بندی میشوند:
Doped Fiber Amplifiers (DFA):
مکانیسم اول که از یک محیط فیبر نوری دوپ شده برای تقویت سیگنالها به روشی مشابه لیزرهای فیبر استفاده میشود. سیگنالی که نیاز به تقویت دارد، همراه با لیزر پمپ، در یک محیط فیبر دوپینگ مالتی پلکس شده و با یونهای دوپینگ تلاقی میکند.
انتشار تقویت شده دلیل اصلی ایجاد نویز DFA است. سطح نویز ایده آل برای DFA حدود 3 دسی بل است. در عمل، رقم نویز در حدود 6 تا 8 دسی بل محاسبه می شود.
Semiconductor optical amplifiers:
برای تقویت سیگنال فیبر نوری، استفاده از تقویت کنندههای نوری نیمه هادی مکانیسم دوم است. از نیمه هادی ها برای تولید محیط بهرهوری در لیزر استفاده می شود و ساختاری مشابه با دیودهای لیزری دارد.
این طراحی، تقویتکنندههای نوری نیمهرسانا، پوششهای ضد انعکاس و نواحی پنجرهها را برای به حداقل رساندن بازتاب انتهایی، به سیستم اضافه کرده است.
Employ Raman amplification:
تقویتکنندههای رامان نه براساس فرآیند تقویت لیزری بلکه بر پایه آمپلی فایرهای رامان Raman amplifiers در یک فیبر ساخته میشوند. آنها در زمینههای مختلف با تقویتکنندههای آلاییده با عناصر خاکی کمیاب فرق دارند. تقویتکنندههای رامان نوع خاصی از تقویتکنندهها هستند.
در مکانیسم سومی که معرفی میکنیم از تکنیکهای تقویت رامان برای تقویت سیگنالهای نوری استفاده میشود. اکنون دو نوع تقویتکننده رامان به کار گرفته شده است که در آن فیبرهای انتقال با مالتی پلکس کردن طول موج پمپ همراه با طول موج سیگنال به عنوان واسطه بهره و تودهای که در آن از فیبرهای کوتاه و اختصاصی برای تقویت بهره میبرند، استفاده کردهاند. فیبر غیر خطی برای افزایش تقاطع بین طول موج پمپ و سیگنال برای کاهش فیبر به طول مورد نیاز استفاده میشود.
این شکل چیدمان شماتیک یک تقویتکننده فیبری آلاییده با اربیوم را نشان میدهد. دو لیزر دیودی (LDs) توان دمش را برای فیبر آلاییده با اربیوم فراهم میسازد و نور را تا طول موج nm ۱۵۵۰ تقویت میکند. دو ایزولاتور فارادی با انتهای فیبری، حساسیت چیدمان به نور برگشتی را به شدت کاهش میدهند.
Optical parametric amplifiers:
مکانیسم چهارمی قرار است معرفی کنیم، استفاده از تقویت کنندههای پارامتری نوری است که امکان تقویت ایمپالس های سیگنال ضعیف به یک محیط نوری غیرخطی را فراهم می کند. آنها از هندسه برهم کنش غیر خطی برای تقویت پهنای باند گستردهتر استفاده میکنند.
به طور کلی از ابتدای استفاده از این تکنولوژیها، بیشترین استفاده از تقویتکنندههای فیبرنوری در مخابرات برای کابلهای فیبر نوری با مسافت های زیاد بوده است، جایی که سیگنال باید متناوباً تقویت شود. تقویت کننده فیبر معمولی در باند 1550 نانومتر کار می کند و شامل یک طول فیبر دوپ شده با اربیوم است که با لیزر در 980 پمپ می شود.
لیزر پمپ انرژی تقویت کننده را تامین می کند، در حالی که سیگنال دریافتی انتشار را با عبور پالس از داخل دوپ شده تحریک می کند. از تقویتکنندههای فیبری آلاییده با اربیوم با سیگنالی از توان اپتیکی نسبتاً کم در ناحیه طیفی μm ۵/۱ استفاده میشود. دیگر حوزههای کاربردی مهم تقویتکنندههای فیبری اخیراً توسعه یافتهاند. مثلاً در حال حاضر از تقویتکنندههای پرتوان، در فرآوری لیزری مواد استفاده میشود. نوعاً اینها بر پایه فیبرهای دو غلافی آلاییده با ایتربیوم برای سیگنالهای در ناحیه طیفی μm ۱/۱-۰۳/۱ساخته میشوند. توانهای خروجی میتواند چند کیلو وات باشد.
کلام آخر
تقویتکنندههای فیبر نوری میتوانند سیگنالهای نوری را به صورت مستقیم و بدون تبدیل به سیگنالهای الکتریکی استفاده کند.
تقویتکنندههای فیبر نوری انواع مختلفی دارد که در این مطلب با آنها آشنا شدید. نظر شما در مورد این تقویتکنندههای فیبر نوری چیست؟
برای طراحی و اجرا و بهینهسازی شبکههای خود میتوانید از متخصصان کارآزموده شرکت فارس درخواست مشاوره کنید تا آنها در این زمینه شما را راهنمایی کنند.
