فیبر نوری تاکتیکی
فهرست مطالب
مقدمه: فیبر نوری تاکتیکی چیست؟
کابل‌های فیبر نوری تاکتیکی (tactical fiber optic cables) برای نصب در محیط‌های ویژه وکاربردهایی با قابلیت اطمینان و سرعت بالا، به ویژه برای‌کاربری های دشوار و برای استفاده در شرایط سخت طراحی شده‌اند. این کابل‌ها برای مقاومت در برابر دماهای شدید، رطوبت، فشار فیزیکی و آسیب‌های احتمالی ناشی از محیط ساخته شده‌اند، در عین حال علاوه بر سهولت و سرعت در نصب این فیبرها باید توانایی انتقال داده با پهنای باند بالا را نیز فراهم کنند. آنها در کاربردهای متنوعی از جمله استقرار میدانی استفاده می‌شوند.
در این مطلب از وبلاگ فارس به تشریح این موضوع خواهیم پرداخت، در ادامه با ما همراه باشید.
شرکت فارس آماده ارائه مشاوره تخصصی برای انتخاب انواع فیبر نوری بر اساس نوع پروژه شماست.
ویژگی‌ها و کاربردهای کلیدی فیبرهای نوری تاکتیکی
1- دوام و مقاومت بالا
کابل‌های فیبر نوری تاکتیکی با مواد مقاومی مانند پلی اورتان ترموپلاستیک برای غلاف کابل ساخته می‌شوند که مقاومت بالایی در برابر آب، اشعه ماوراء بنفش، مواد شیمیایی و میکروارگانیسم‌ها و کپک داشته وهمچنین مقاومت بسیار خوبی در برابر فشار مکانیکی، از جمله بریدگی ویا سوراخ شدن، ایجاد می‌کنند. اصطلاح “تاکتیکی” به دسته خاصی از کابل‌ها اطلاق می‌شود که برای شرایط عملیاتی دشوار در نظر گرفته شده‌اند و از نظر دوام و قابلیت اطمینان، الزامات بسیار بالایی بر آنها اعمال می‌شود. آنها در درجه اول برای کاربردهای ایجاد ارتباطات در شرایط سخت در نظر گرفته شده‌اند. با این حال، استفاده از این کابل‌ها در کاربردهای دیگر، به عنوان مثال در سیستم‌های نظارت محیطی و پایش تصویری نیز امکان‌پذیر است.
2- انعطاف پذیری بالا
کابل های فیبرنوری تاکتیکی برای استقرارسریع، نصب، جمع آوری و بازیابی مکرر طراحی شده‌اند و انعطاف‌پذیری قابل توجهی را برای باز و بسته شدن های متوالی ارائه می‌دهند. به این ترتیب انعطاف‌پذیری بالای این کابل‌ها به آنها امکان می‌دهد تا چندین بار به معنای واقعی باز و بسته و نصب شده و به صورت مکرر استفاده شوند. قابل توجه‌ترین ویژگی کابل های فیبر نوری تاکتیکی، انعطاف‌پذیری بالای آنها حتی در دماهای بسیار پایین است که همچنان بدون تغییر باقی می‌مانند. محافظ ثانویه فیبر از پلی‌آمید ۱۲ با مقاومت مکانیکی، شیمیایی و حرارتی بالا ساخته شده است که فیبر نوری را در برابر آسیب مکانیکی محافظت می‌کند. عناصر کششی کولار به کابل استحکام کششی بالایی می‌دهند و از فیبرهای نوری در برابر آسیب دیدن در هنگام باز و بسته شدن محافظت می‌کنند. دوام کابل فیبرنوری ” تاکتیکی” هنگام مقایسه خواص آنها با یک کابل نوری با ساختار استاندارد مشابه مشخص می شود.
3- سازگاری محیطی در شرایط سخت
کابل های فیبرنوری تاکتیکی به گونه‌ای مهندسی و ساخته شده‌اند که در دماهای بسیار بالا و بسیار پائین، رطوبت بالا و احتمال غوطه‌وری در مایعات، عملکرد قابل اعتمادی داشته باشند. بسیاری از کابل‌های فیبر نوری تاکتیکی برای محیط‌های سیستمی دشوار، از استانداردهایی مانند MIL-C-85045 پیروی می‌کنند. این فیبرهای خاص بارها آزمایش شده وبرای مطابقت داشتن با استانداردهای زیر یا حتی فراتر از موارد مذکور طراحی شده اند:
EIA/TIA 568-B3، Telcordia GR-409-CORE، ANSI/ICEA S-83-596، ANSI/ICEA S-104
4- حمل و نقل آسان در شرایط دشوار

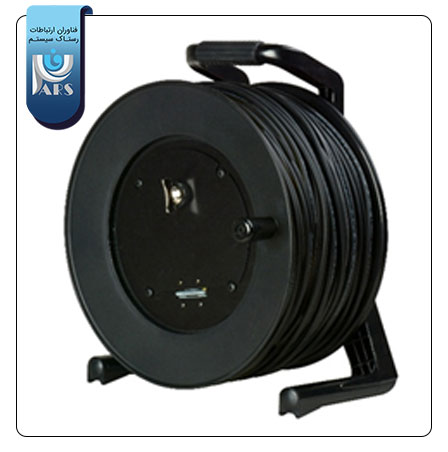

حمل و نقل آسان کابل های فیبرنوری تاکتیکی برای جابه جایی و نصب درمحل های دشوارو عملیاتی یکی دیگر از ویژگی هایی است‌که این کابل های خاص باید داشته باشند، اگر چه انواع کابل های تاکتیکی چه از لحاظ ماهیت یعنی : سینگل مودS/M بودن یا مالتی مودM/Mبودن، یا به لحاظ ساختار: آرمورد یا تایت بافر و انواع دیگر وجود دارد، ولی تمامی موارد باید دارای ویژگی سهولت در حمل و نقل و نصب باشند که به همین دلیل معمولاً با متراژهای مشخص و به صورت سر بندی شده، بر روی قرقره های سبک قابل حمل بسته بندی می شوند.
5- سر بندی کابل های فیبرنوری تاکتیکی
کابل های فیبر نوری به تنهایی و بدون سربندی و نصب کانکتورها یاپیگتیل ها و یا استفاده از پچ کوردها قابل استفاده نیستند و در مورد کابل های فیبر نوری تاکتیکی این سر بندی ها نیز شرایط ویژه ای دارند. معمولاً چون در شرایط خاص امکان سربندی و فیوژن فیبرها وجود ندارد یا بسیار دشوار است این فیبر ها به صورت از پیش سربندی شده (Pre-terminated) آماده شده و در متراژهای از پیش تعیین شده مورد مصرف قرار می گیرند، قسمت سربندی شده با انواع کانکتورهای متداول باید به شدت محافظت شده و دارای خصوصیات عدم نفوذ گرد و غبار و آب و رطوبت باشد.

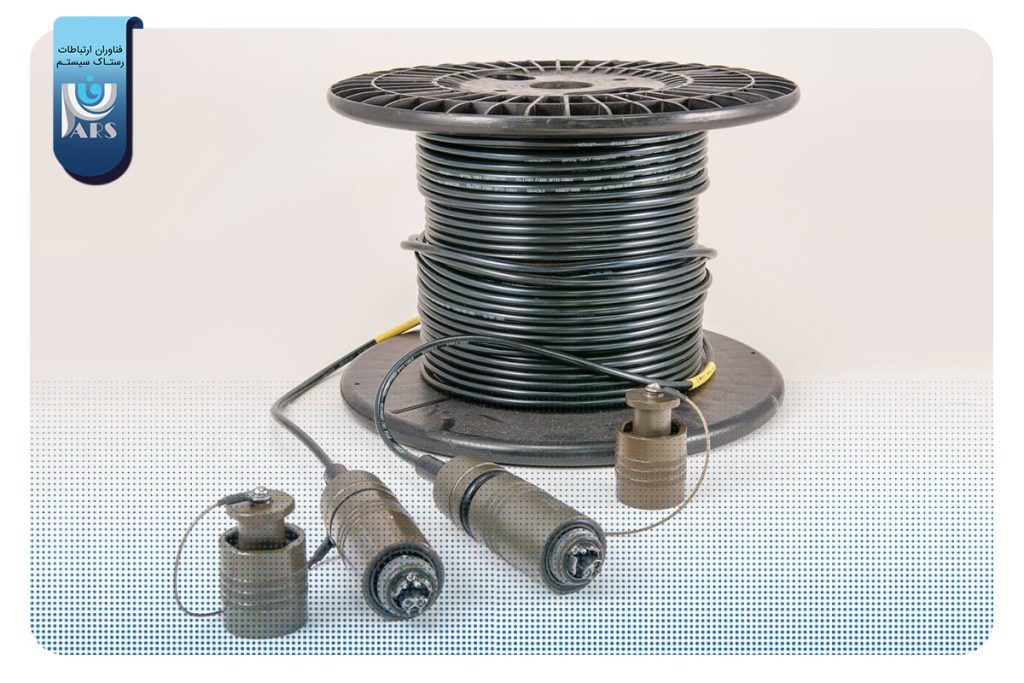

6- پچ کوردهای تاکتیکی فیبر نوری
کابل‌های تاکتیکال فیبر نوری عمدتاً جهت ارتباطات موقت در شرایط سخت، مسـیرهای دشوار ارتباطی و به طور کلی در موراد اضطراری که نیاز به ارتباط فیبر نوری وجود دارد، مورد استفاده قرار می‌گیرند. کابل‌ها بیشتربه صـورت Armored ودر برخی موارد غیر مسلح و با توجه به رعایت اصـول ارتباطی در صنایع بهره بردار، از اسـتانداردهای IP68, IP67 برای عدم نفوذ آب و گرد و غبار در محل سربندی و در طول کابل تبعیت می‌نمایند. این نوع کابل‌ها با توجه به داشتن استانداردهای ضد آب، ضد خورندگی، ضد خمش، ضد فشـــــار، غالبا در صنایع نفت و گاز و معدن نیز به کار می‌روند.
طراحی کانکتورها به صـورتی است که دو تجهیز مورد اتصـال در یکدیگر قفل شوند و پین‌های مشخص کننده مسیر اتصال
(guide pin) باعث دقت بالا در نقطه اتصال فیبر و در نتیجه، دقت بالا در پارامترهای انتقال خواهد شد.
با توجه به پارامترهای فیزیکی این نوع پچ کابل‌ها نظیر مقاومت کششـی بالا، مقاومت در برابر خوردگی، ضد آب، ضد گرد و غبار، مقاومت در برابر محیط‌های خشـن وسایر موارد، می‌توان از این نوع اتصالات در ارتباطات تاکتیکال، تجهیزات و حمل و نقل هوایی، صنعت معدن، تعمیرات و دیگر سیستم‌های کابل‌کشی در فضای باز و شرایط سخت استفاد نمود.
7- مشخصات عمومی پچ کوردهای تاکتیکی فیبر نوری:
- توان کارکرد در دمای 55- تا 85+ درجه سانتی‌گراد.
- ضد آب، ضد فرسایش، ضد خورندگی، ضد خمش، ضد فشار (در فشار پایدار خمیدگی تا 200 دور)
- جنس پوشش کابل از پلی اورتان و غلاف فلزی از جنس فولاد ضد زنگ
- امکان تولید با انواع کابل‌های Armored و Non Armored
- جنس کانکتورها از آلومینیوم با روکش کادمینیوم سیاه
- میزان افت اتصال Pulley to Pulley کابل سینگل مد حداکثر تا 0.4dB و کابل مالتی مد حداکثر تا 0.5
- مقاوم در برابر ضربه تا 200 ضربه 440N مداوم
- دارای استاندارد IP67, IP68.
مناسب برای راهکارهای
- صنایع ارتباطات در وضعیت های سخت و شرایط خاص، زمینی، هوایی، دریایی
- صنایع انرژی پاک (آب، باد، خورشید)
- صنایع نفت، گاز و معدن
- شبکه‌های تلویزیونی CATV
- ارتباطات اضطراری نوری در محیط‌های خشن و خشک
استانداردهای سازگار فراتر از
- IEC60603-7
- (IEC 60529) (IP68, IP67)
- IEC 61754-7
- NFPA 262
- IEC 60793-2-50
- IEC(RoHS) and REACH, SVHC. SVHC/95/200
