مقدمه ای بر لوازم جانبی و اتصالات فیبر نوری
لوازم جانبی فیبرنوری یا اتصالات فیبرنوری برای ایجاد یک شبکه فیبرنوری، قطعاتی هستند که زیرساخت فیبر نوری شما را بر اساس استانداردهای کابل کشی ساخت یافته (Structured cabling) نظم بخشیده و قطع و وصل و تعمیرات و پشتیبانی شبکه فیبر نوری را تسهیل می نمایند.
در این مطلب از وبلاگ فارس به معرفی انواع اتصالات و لوازم جانبی مورد نیاز در یک شبکه فیبر نوری می پردازیم، در ادامه با ما همراه باشید.
شرکت فارس انواع محصولات فیبر نوری و تجهیزات جانبی آن را با کیفیت بالا به شما ارائه می دهد.
ویژگی‌ها و کاربردهای لوازم جانبی و اتصالات فیبر نوری
فناوری فیبر نوری پایه و اساس شبکه‌های ارتباطی مدرن را تشکیل می‌دهد. کابل‌های فیبر نوری با توانایی خود در انتقال داده با سرعت بالا، تأخیر کم و اتصالات قابل اعتماد، برای زیرساخت‌های مخابراتی و اینترنتی ضروری هستند. برای اطمینان از کارایی، دوام و عملکرد طولانی مدت این زیرساخت، استفاده از اتصالات فیبر نوری مناسب ولوازم جانبی فیبرنوری با کیفیت به اندازه کابل‌های فیبر نوری مهم است.این مقاله به بررسی لوازم جانبی ضروری که زیرساخت فیبر نوری شما را تقویت می‌کنند و مزایایی که به همراه دارند، می‌پردازد.
لوازم جانبی و اتصالات فیبر نوری کدامند؟
اتصالات فیبر نوری و لوازم جانبی فیبر نوری اجزای ضروری هستند که طریقه نصب صحیح، نگهداری و مدیریت شبکه‌های کابل های فیبر نوری را موجب می شوند. این لوازم جانبی، اتصالات ایمن و ساخت یافته (Structured cabling) را تضمین می‌کنند و نقش کلیدی در افزایش عملکرد و دوام شبکه دارند. لوازم جانبی رایج فیبر نوری شامل:
- کانکتورها و فست کانکتورهای فیبر نوری
- پچ کوردهای فیبر نوری
- پیگتیل های فیبر نوری
- اسپلیترهای فیبرنوری
- پچ پنل‌ها و کاست های فیبر نوری
- جعبه‌های تقسیم و اتصال فیبر نوری (FAT&ATB Box)
- آداپتورهای فیبر نوری
- مفصل یا کلوژرهای فیبر نوری
و ماژول های فیبر نوری و دستگاه‌های ترمینال هستند.
شرح اجزای اصلی لوازم جانبی و اتصالات فیبر نوری
کانکتورهای فیبرنوری

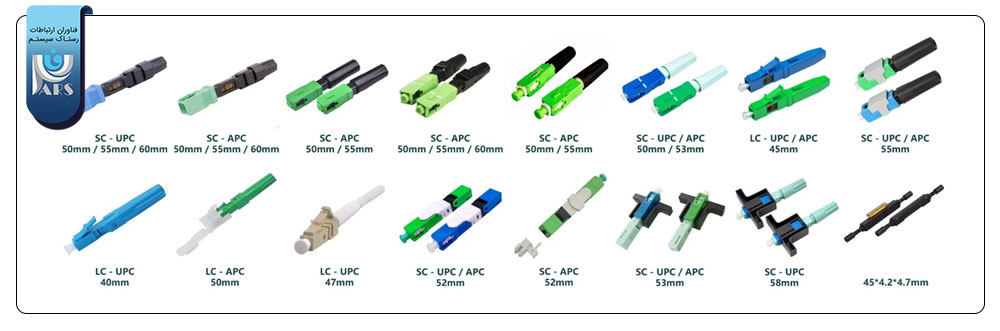

به عنوان قطعه متصل شده در دو طرف انتهای پچ کوردها، اتصال کابل‌ها به یکدیگر یا به دستگاه‌های رابط مختلف مانند پچ پنل ها، سوئیچ ها، مودم ها و سایر لوازم مورد استفاده در سربندی و مدیریت شبکه فیبر نوری را امکان‌پذیر می‌کنند. انواع رایج کانکتورها شامل کانکتورهای SC، LC، FC و ST وسایر موارد در اندازه های مختلف هستند که بر اساس کاربردهای خاص انتخاب می‌شوند. در تصویر زیر متداول ترین انواع کانکتورها را مشاهده می کنید:
پچ پنل‌های فیبرنوری

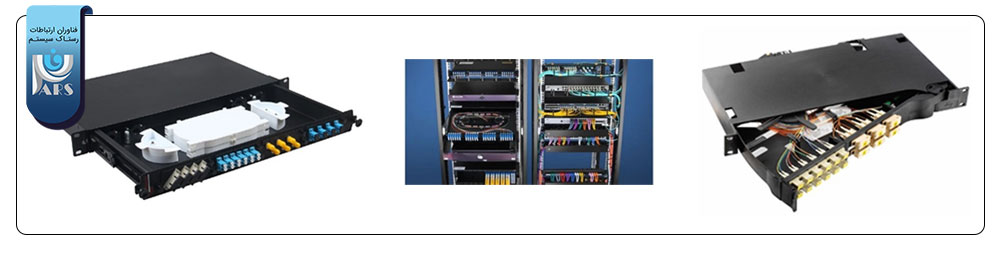

محلی ایمن ومستحکم ومدیریت پذیر، برای سازماندهی ومدیریت اتصالات کابل‌های فیبرنوری به شکل‌یک‌جعبه‌معمولاً فلزی و با ورودی هایی درپشت پچ پنل‌که برای داخل شدن کابل اصلی فیبر نوری تعبیه شده اند و دارای دریچه هایی با تعداد پورت ها و شکل های متفاوت مربع، مستطیل یا دایره در پنل جلویی، برای نگهداری آداپتورهای فیبرنوری وبا قابلیت حرکت کشویی‌درحالت افقی و معمولا دارای یک یا چندکاست برای نگهداری و مدیریت محل فیوژن و پیگتیل ها هستندکه درحالت استاندارد درکابینت ها و یا رک ها قرار می گیرند. این پچ پنل‌ها عملیات نگهداری و تعمیر را ساده می‌کنند و در عین حال مدیریت ایمن کابل را تضمین می‌نمایند. در تصویرزیرتعدادی از پچ پنل های متداول را ملاحضه می کنید:
با توجه به کاربردهای مختلف، پچ پنل فیبر نوری می تواند به دسته های زیر طبقه بندی شود:

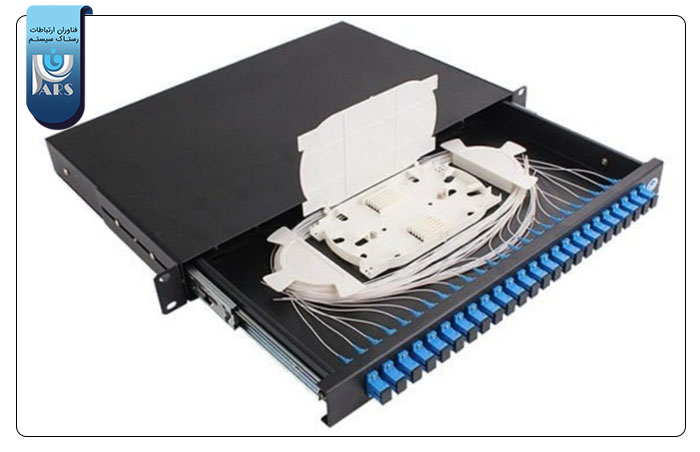

1- پچ پنل فیبر نوری Loaded
پچ پنل های فیبر نوری Loaded یا با آداپتورهای نصب شده، معمولاً برای اتصالات و مدیریت کابل فیبر نوری، جهت نصب در رک طراحی شده ومی توانند بهترین حفاظت برای فیبر نوری را فراهم آورند. در پشت پچ پنل فیبر نوری Loaded جهت محفاظت کابل های فیبر از صدمه و آسیب، واشرهای پلاستیکی و گلند نگهدارنده به کار می رود. هر پچ پنل فیبر نوری Loaded دارای کاست و سیستم آرایشی خاص خود است. این پچ پنل ها عمومآً دارای نگهدارنده کابل، پیچ مخصوص نصب، بست کمربندی، کریمپ حرارتی و دستورالعمل نصب و راه اندازی هستند.
2- پچ پنل فیبر نوری Swing out
پچ پنل های فیبر نوری Swing out پچ پنل هایی سبک و قوی هستند. آنها برای نصب و راه اندازی فیبرهای نوری استاندارد تا 48 کر طراحی شده اند. این پچ پنل ها یک جایگزین اقتصادی برای مفصل یا کلوژرهای فیبرنوری هستند. کاست پایینی به شیوه ای طراحی شده است که هم زمان امکان دسترسی آسان و راحت به فیبر و مدیریت اتصالات و کانکشن ها انجام شود و نصب و راه اندازی و پوشاندن کابل های فیبر نوری آسان تر شود. تمام آداپتورهای متداول، شامل LC ،SC و ST که در صفحه جلویی پچ پنل به کار می روند می توانند 6 یا 12 آداپتور داپلکس، و یا 12 آداپتور سیمپلکس باشندکه به راحتی می توان جای آن ها را تغییر داد.

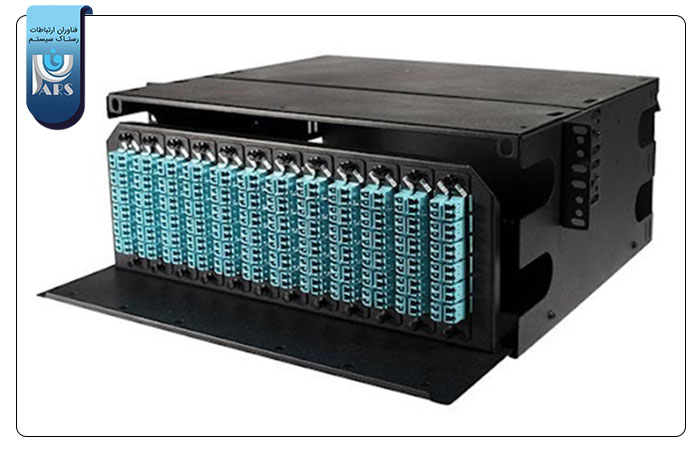

3- پچ پنل فیبر نوری با ظرفیت بالا
پچ پنل های فیبر نوری با ظرفیت بالا به گونه ایی طراحی شده اندکه قادر باشند به طور قابل توجهی کانکتور و هم تعداد زیادی فیوژن یا جوش فیبر نوری را در برگیرند. پچ پنل های با ظرفیت بالا بیشترین پنل های آداپتور را در خود جای می دهند، به طوری که با استفاده از آداپتورهای سبک چهارتایی (Quad) LC می توان تا 96 کر فیبر نوری در واحد رک که فضای کمی اشغال نموده را نصب و متصل کرد. ویژگی دیگری که پچ پنل فیبر با ظرفیت بالا را یک محصول فوق العاده زیبا برای استفاده در پروژه می کند، کاست کشویی است که دارای قفل است. پچ پنل های با ظرفیت بالا از سیستم جداسازی عالی برای مدیریت آسان تر کابل استفاده می نمایند و همچنین در زمان نصب، فشار کمتری به کابل در هنگام ورود به پچ پنل وارد می شود.
آداپتورهای فیبر نوری
به عنوان عنصرمادگیکهکانکتورهایهم خانواده رادرخود جای‌می دهند، اتصال دو کابل فیبر نوری مختلف را تسهیل می‌کنند. آنها با اتصال ایمن انتهای کابل‌ها، انتقال داده قابل اعتماد را تضمین می‌کنند.

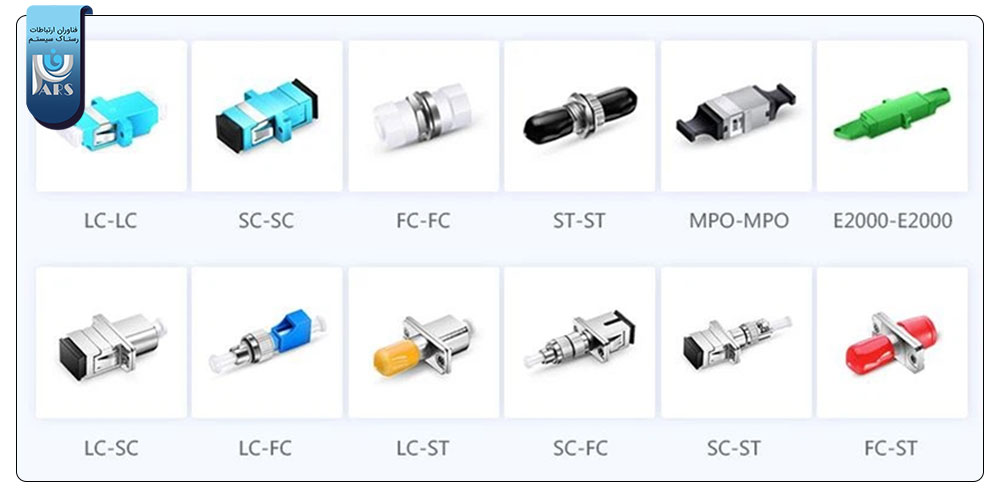

بدیهی است که آداپتورهای فیبرنوری هم فراخور وضعیت و شکل و اندازه کانکتورهای فیبرنوری دراشکال، انواع و اندازه های مختلف موجود هستند ودرزمان استفاده از آنها باید مدل و نوع کانکتورها را درنظر بگیریدکه باکانکتورهای متصل شده در دوطرف پچ کوردها یایک طرف پیگتیل ها، یکسان باشد. در تصویر زیر متداول ترین انواع آداپتورها را ملاحضه می کنید:
برای آشنایی با ساختار دقیق کانکتورها می توانید مطلب: فیبر نوری، ساختار کانکتورها و انواع آن ها (قسمت اول)
و برای آشنایی با انواع مختلف با تشریح جزئیات هر مدل مطلب: ساختار کانکتور فیبر نوری و انواع آنها (قسمت دوم)
را مطالعه فرمائید.
با توجه به تعدد و تنوع اتصالات و لوازم جانبی شبکه های فیبر نوری، تشریح سایر اتصالات مذکور در لیست فوق را در مطلب دیگری، در وبلاگ فارس منشر خواهیم کرد.
خلاصه مطلب
- عملکرد بالا: اتصالات مدیریت‌شده‌ی مناسب، از دست دادن داده‌ها را به حداقل می‌رسانند و عملکرد کلی شبکه را بهبود می‌بخشند.
- قابلیت اطمینان: لوازم جانبی فیبر نوری بادوام، احتمال خرابی را کاهش می‌دهند و جریان داده‌ی بدون وقفه را تضمین می‌کنند.
- نگهداری و مدیریت آسان: لوازم جانبی مانند پنل‌های توزیع و آداپتورها به سازماندهی کابل‌ها کمک می‌کنند و فرآیندهای نگهداری و تعمیر را سرعت می‌بخشند.
- انعطاف‌پذیری: انواع لوازم جانبی، تطبیق شبکه را برای توسعه یا تغییر اتصال آسان می‌کنند و مقیاس‌پذیری را برای نیازهای آینده تضمین می‌کنند.
- طول عمر بالا: لوازم جانبی با کیفیت، کابل‌ها و اتصالات را از عوامل خارجی محافظت می‌کنند و عملکرد روان شبکه را برای سال‌های متمادی تضمین می‌کنند
مزایای لوازم جانبی و اتصالات فیبر نوری
اتصالات ولوازم جانبی فیبر نوری برای افزایش عملکرد، قابلیت اطمینان و دوام شبکه‌های فیبر نوری ضروری هستند. اتصال و مدیریت صحیح کابل‌ها، عملکرد طولانی مدت و بدون وقفه شبکه را تضمین می‌کند. چه در مخابرات، چه در مراکز داده یا تأسیسات صنعتی، استفاده از لوازم جانبی فیبر نوری مناسب برای ایجاد زیرساخت‌های شبکه موفق و مقاوم بسیار مهم است.
