مقدمه ای بر اسپلیتر فیبر نوری
در شبکه‌های فیبر نوری، اسپلیترها نقشی حیاتی در توزیع سیگنال نوری به چندین کاربر یا دستگاه ایفا می‌کنند. با پیشرفت تکنولوژی، انواع مختلفی از این قطعات به بازار عرضه شده‌اند که هر کدام ویژگی‌ها و کاربردهای منحصر به فردی دارند. در میان آن‌ها، اسپلیترهای فیبر نوری سنتی (متوازن) و اسپلیترهای غیرمتوازن (نامتقارن) از جمله رایج‌ترین گزینه‌ها هستند.
این مقاله به مقایسه جامع اسپلیترهای فیبر نوری سنتی (even splitters) و اسپلیترهای غیرمتوازن (uneven splitters) می‌پردازد. هدف از این تحلیل، ارائه درکی روشن از تفاوت‌های این دو نوع اسپلیتر و کمک به تصمیم‌گیری آگاهانه برای طراحی و پیاده‌سازی شبکه‌های فیبر نوری است
شرکت فارس (فناوران ارتباطات رستاک سیستم) با ارائه خدمات مشاوره، طراحی، اجرا و تأمین تجهیزات فیبر نوری، در کنار شماست تا پروژه‌های زیرساختی خود را به بهترین نحو ممکن به سرانجام برسانید.

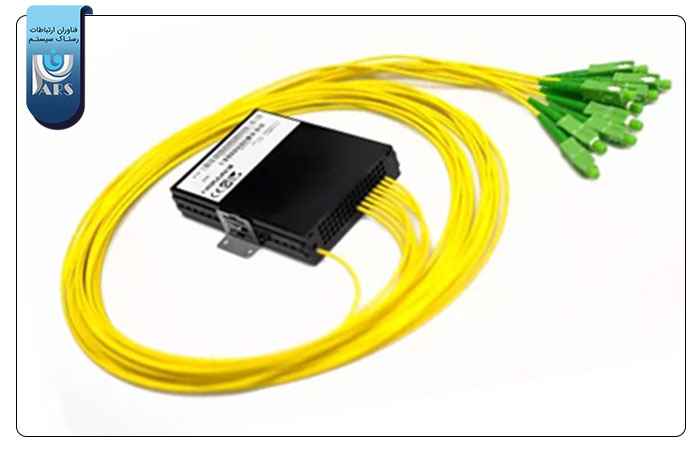

اسپلیترهای فیبر نوری سنتی (متوازن)
الف) عملکرد اسپلیتر فیبر نوری سنتی
اسپلیترهای فیبر نوری سنتی، که به آن‌ها اسپلیترهای متوازن نیز گفته می‌شود، سیگنال نوری ورودی را به طور مساوی بین تمام پورت‌های خروجی تقسیم می‌کنند. به عنوان مثال، یک اسپلیتر 2 در 1 سیگنال ورودی را به دو قسمت مساوی تقسیم می‌کند، یک اسپلیتر4 در 1 آن را به چهار قسمت مساوی تقسیم می‌کند و همین‌طور الی آخر. نسبت تقسیم در تمام پورت‌های خروجی یکسان و یکنواخت است.
ب) مزایای اسپلیتر فیبر نوری سنتی
- سادگی: طراحی و عملکرد اسپلیترهای متوازن ساده است، که باعث می‌شود تولید آن‌ها نسبتاً ارزان باشد.
- سهولت پیاده‌سازی: نصب و ادغام آن‌ها در شبکه‌های فیبر نوری موجود بسیار ساده است.
- عملکرد قابل پیش‌بینی: تقسیم‌بندی یکسان سیگنال، توزیع قابل پیش‌بینی را تضمین می‌کند و برنامه‌ریزی و عیب‌یابی شبکه را ساده‌تر می‌سازد.
- در دسترس بودن بالا: اسپلیترهای متوازن در پیکربندی‌های مختلف (مانند 2×1،4×1،8×1، 16×1 و …) به طور گسترده توسط تولیدکنندگان متعددی در دسترس هستند.
ج) معایب اسپلیتر فیبر نوری سنتی
- افت سیگنال (Loss)) تقسیم مساوی سیگنال باعث افت قابل توجهی در هر پورت خروجی می‌شود. به عنوان مثال، یک اسپلیتر 2 در 1 حداقل 3 دسی‌بل (dB) و یک اسپلیتر 4 در 1 حداقل 6 دسی‌بل افت در هر خروجی ایجاد می‌کند. این افت با افزایش تعداد پورت‌های خروجی بیشتر می‌شود.
- انعطاف‌پذیری محدود: نسبت تقسیم ثابت و یکسان، انعطاف‌پذیری شبکه را محدود می‌کند و ممکن است برای کاربردهایی که به قدرت سیگنال متفاوتی در پورت‌های خروجی نیاز دارند، مناسب نباشد.
- استفاده ناکارآمد از منابع: در سناریوهایی که برخی پورت‌ها به قدرت سیگنال بیشتری نیاز دارند، استفاده از اسپلیترهای متوازن می‌تواند منجر به استفاده ناکارآمد از توان نوری شود.
د) کاربردهای اسپلیتر فیبر نوری سنتی
- شبکه‌های نوری غیرفعال (PONs): در معماری PON برای توزیع سیگنال نوری از ترمینال خط نوری (OLT) به چندین واحد شبکه نوری (ONU) استفاده می‌شود.
- فیبر به خانه (FTTH): در شبکه‌های FTTH برای تقسیم سیگنال به چندین خانه مشترک به کار می‌رود.
- شبکه‌های توزیع نوری (ODNs): برای توزیع سیگنال‌های نوری به مکان‌های مختلف در یک ساختمان یا پردیس مورد استفاده قرار می‌گیرد.
- کاربردهای پخش (Broadcast): برای کاربردهایی که نیاز است یک سیگنال به چندین گیرنده با قدرت سیگنال یکسان ارسال شود، مناسب هستند.

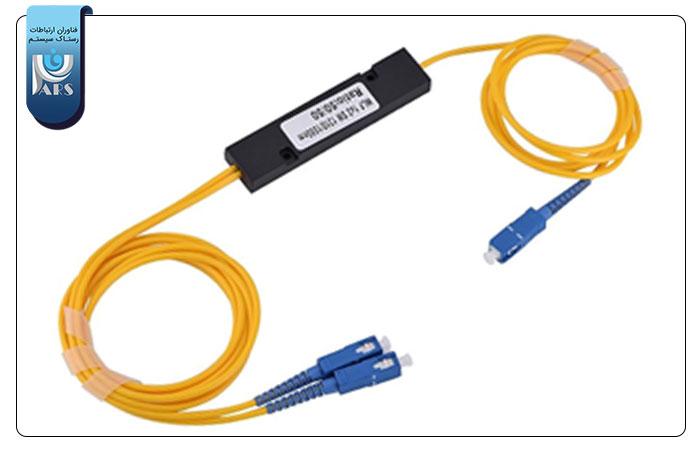

اسپلیترهای فیبر نوری غیرمتوازن
الف) عملکرد اسپلیتر فیبر نوری غیرمتوازن
اسپلیترهای فیبر نوری غیرمتوازن، که با نام‌های اسپلیتر نامتقارن یا کوپلر Tap نیز شناخته می‌شوند، سیگنال نوری را به طور نامساوی بین پورت‌های خروجی تقسیم می‌کنند. نسبت تقسیم در این اسپلیترها یکنواخت نیست، که این ویژگی امکان ارائه قدرت سیگنال‌های مختلف در پورت‌های خروجی را فراهم می‌آورد. به عنوان مثال، یک اسپلیتر 2 در 1 ممکن است سیگنال را با نسبت 90/10 تقسیم کند، به طوری که یک خروجی 90% و دیگری 10% از توان ورودی را دریافت کند.
ب) مزایای اسپلیتر فیبر نوری غیرمتوازن
- انعطاف‌پذیری بالا: اسپلیترهای غیرمتوازن انعطاف‌پذیری بیشتری در طراحی شبکه فراهم می‌کنند، زیرا امکان توزیع سیگنال سفارشی بر اساس نیازهای خاص وجود دارد.
- بهینه‌سازی قدرت سیگنال: این اسپلیترها می‌توانند قدرت سیگنال را در پورت‌های مختلف بهینه کرده و سطح سیگنال کافی را برای تمام دستگاه‌های متصل تضمین کنند.
- افزایش برد شبکه: با هدایت توان بیشتر به پورت‌های خروجی خاص، می‌توان برد شبکه را افزایش داد و امکان انتقال در فواصل طولانی‌تر را فراهم کرد.
- استفاده کارآمد از منابع: با تخصیص قدرت سیگنال بر اساس نیاز هر پورت خروجی، استفاده از توان نوری به شکل کارآمدتری انجام می‌شود.
ج) معایب اسپلیتر فیبر نوری غیرمتوازن
- پیچیدگی: طراحی و ساخت اسپلیترهای غیرمتوازن پیچیده‌تر است که منجر به هزینه‌های بالاتر می‌شود.
- نیاز به برنامه‌ریزی دقیق: برنامه‌ریزی و طراحی شبکه با این نوع اسپلیترها نیازمند بررسی دقیق‌تری برای تعیین نسبت‌های تقسیم مناسب برای هر پورت خروجی است.
- در دسترس بودن محدود: اسپلیترهای غیرمتوازن به اندازه اسپلیترهای متوازن به راحتی در دسترس نیستند و پیکربندی‌های سفارشی ممکن است زمان بیشتری برای تولید نیاز داشته باشند.
- احتمال پیکربندی اشتباه: انتخاب نادرست نسبت‌های تقسیم می‌تواند منجر به عملکرد نامطلوب شبکه شود.
د) کاربردهای اسپلیتر فیبر نوری غیرمتوازن
- شبکه‌های PON با برد طولانی: در معماری PON با برد طولانی برای جبران افت سیگنال در فواصل طولانی استفاده می‌شوند.
- شبکه‌های ترکیبی (Hybrid): در شبکه‌های ترکیبی که پورت‌های خروجی مختلف نیاز به قدرت سیگنال متفاوتی دارند، به کار می‌روند.
- شبکه‌های نقطه‌به‌چند‌نقطه(Point-to-Multipoint) : برای شبکه‌هایی که برخی از نقاط پایانی (endpoints) به پهنای باند یا قدرت سیگنال بیشتری نیاز دارند، مناسب هستند.
- سیستم‌های تقویت‌کننده نوری: همراه با تقویت‌کننده‌های نوری برای بهینه‌سازی توزیع سیگنال و جبران افت‌ها استفاده می‌شوند.
- شبکه‌های حسگر: در شبکه‌های حسگر که سنسورهای مختلف به سطوح متفاوتی از توان نوری نیاز دارند، به کار گرفته می‌شوند.

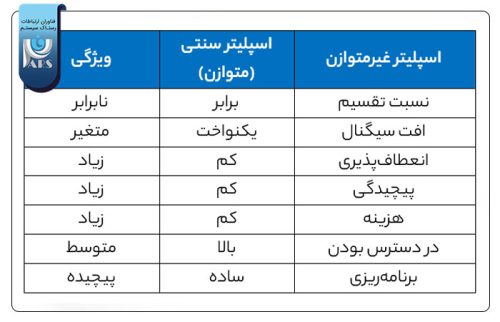

خلاصه تفاوت‌های کلیدی
جمع بندی
هر دو نوع اسپلیتر فیبر نوری، یعنی اسپلیترهای متوازن و غیرمتوازن، نقش حیاتی در شبکه‌های فیبر نوری ایفا می‌کنند.
اسپلیترهای متوازن با ارائه سادگی، سهولت پیاده‌سازی و عملکرد قابل پیش‌بینی، برای کاربردهایی که به توزیع سیگنال یکسان نیاز دارند، مناسب هستند. در مقابل، اسپلیترهای غیرمتوازن انعطاف‌پذیری بیشتر، قدرت سیگنال بهینه و استفاده کارآمد از منابع را فراهم می‌کنند، و آن‌ها را برای کاربردهایی با نیازهای متفاوت به قدرت سیگنال یا نیاز به برد طولانی ایده‌آل می‌سازد.
انتخاب بین این دو نوع اسپلیتر به الزامات خاص شبکه و همچنین توازن میان هزینه، پیچیدگی و عملکرد بستگی دارد. در نظر گرفتن دقیق این عوامل، به انتخاب مناسب‌ترین اسپلیتر برای هر کاربرد کمک خواهد کرد.
